Descrizione
Abbiamo completamente rivisto e riprogettato questa macchina. Tecnologia all’avanguardia con controllo SIEMENS S7-1200 , sensore di rottura filo e servomotori di ultima generazione.

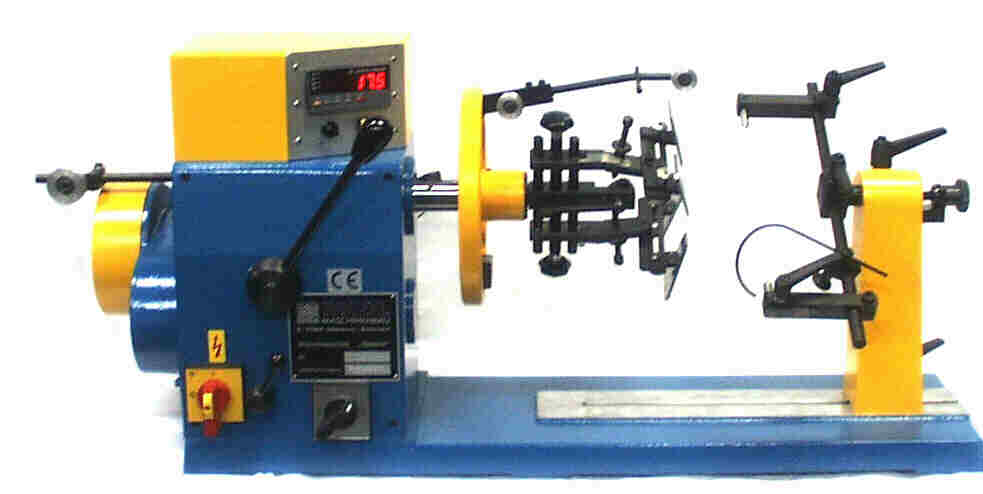

L’avvolgitore d’indotto “Special R” è una macchina universale per l’avvolgimento di indotti e bobine di ogni tipo. Grazie alla sua facilità d’uso e alla rapida adattabilità alle diverse dimensioni dell’indotto, la macchina è adatta sia per l’avvolgimento singolo che per l’avvolgimento in serie di indotti.
Il guidafilo si adatta facilmente e rapidamente al diametro dell’indotto e alla lunghezza del pacco d’indotto, anche per indotti con scanalature inclinate. Le piastre guidafilo poggiano sui bordi della fessura dell’indotto con la pressione della molla e mantengono in posizione l’isolamento della fessura. Le piastre guidafilo si aprono con un movimento del polso e l’armatura viene ruotata ulteriormente da una fessura all’altra.
Il supporto dell’indotto nel controsupporto della macchina è progettato per la regolazione assiale e radiale. La regolazione assiale è data da una regolazione fine in modo che le piastre guidafilo possano essere posizionate esattamente sui bordi delle asole dell’indotto. Le diverse lunghezze degli assi di ancoraggio sono fissate tra le punte della staffa di ancoraggio. Gli ancoraggi possono essere prelevati con o senza centraggio dell’asse.
Una staffa scorrevole copre il collettore dell’indotto per evitare danni all’isolamento del filo durante l’avvolgimento dell’indotto.
Il dispositivo di avvolgimento dell’indotto è facilmente rimovibile. Le bobine dello statore, della forma, del magnete e del trasformatore, ecc. possono essere avvolte collegando vari dispositivi di avvolgimento, piastre frontali, mandrini di avvolgimento e mandrini.
Il controller viene informato della velocità, degli avvolgimenti e del senso di rotazione che si desidera produrre. Raggiunto il numero di giri impostato, si spegne automaticamente.
Il contatore è adatto per la rotazione a sinistra e a destra e quindi adatto anche ai mancini. Il controllo ottiene un avvio e un arresto lenti dell’albero di avvolgimento e un numero esatto di avvolgimenti. Un’interruzione del processo di avvolgimento può essere ripresa in qualsiasi momento. L’azionamento è fornito dalla più recente tecnologia servo.
