Descrizione
| Misurare | Numero di livelli | Passi | Passi | Circonferenza [mm] | |
| Barra 330 | Fascio 530 | ||||
| 0 | 4 disuguale | 10 | 21, 28, 35, 43 fermamente |
130 – 500 | 130 – 900 |
| 1 | 4 ugualmente | 10 | 45 fermamente |
225 – 620 | 225 – 1000 |
| 2 | 6 disuguale | 10 | 35, 45, 55, 66, 78, 90 fermamente |
200 – 850 | 200 – 1210 |
| UN | 4 ugualmente | 15 | 55 – 225 regolabile |
250 – 950 | 250 – 1320 |
| B | 4 ugualmente | 25 | 90 – 340 regolabile |
400 – 1000 | 400 – 1400 |
| C | 4 disuguale | 15 | Livello 1: 55 – 215 Livello 2: 70 – 230 Livello 3: 90 – 250 Livello 4: 115 – 275 |
300 – 1200 | 300 – 1560 |
| D | 4 disuguale | 25 | Livello 1: 70 – 230 Livello 2: 90 – 240 Livello 3: 120 – 270 Livello 4: 150 – 300 |
360 – 1260 | 360 – 1650 |
| 0 | 6 disuguale | 10 | 21, 28, 35, 43, 50, 58 fermamente |
130 – 600 | 130 – 1000 |
| 1 | 6 ugualmente | 10 | 45 fermamente |
225 – 620 | 225 – 1000 |
| UN | 6 ugualmente | 15 | 55 – 225 regolabile |
250 – 950 | 250 – 1320 |
| B | 6 ugualmente | 25 | 90 – 340 regolabile |
400 – 1000 | 400 – 1400 |
| C | 6 disuguale | 15 | Livello 1: 55 – 215 Livello 2: 70 – 230 Livello 3: 90 – 250 Livello 4: 115 – 275 Livello 5: 140 – 300 Livello 6: 160 – 325 |
300 – 1400 | 300 – 1750 |
| D | 6 disuguale | 25 | Livello 1: 70 – 230 Livello 2: 90 – 240 Livello 3: 120 – 270 Livello 4: 150 – 300 Livello 5: 180 – 330 Livello 6: 210 – 360 |
360 – 1500 | 360 – 1900 |

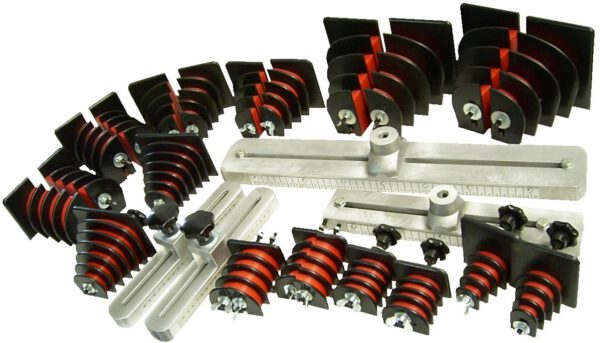

Il dispositivo di avvolgimento “Universale” è adatto per la produzione di bobine di mantenimento di larghezze uguali e disuguali per motori trifase e CA, nonché bobine d’indotto CC senza offset. Il design si basa su decenni di esperienza pratica in officina.
Sono possibili design speciali!
